Настройте маршрутизатор / шлюз в Ubuntu: невозможно подключиться к хостам за шлюзом интернет-провайдера (предоставляется карта сети)

Я пытаюсь настроить свой ноутбук под управлением Ubuntu 11.04 (настольная версия) в качестве шлюза (может быть, нужен маршрутизатор? - это немного путаница для меня), чтобы я мог совместно использовать интернет-соединение (входящее на eth0) через WiFi карта (wlan1). Проблема в том, что на моем шлюзе все работает нормально, но изнутри локальной сети (за моим ноутбуком) все хосты, находящиеся вне локальной сети интернет-провайдера, недоступны.

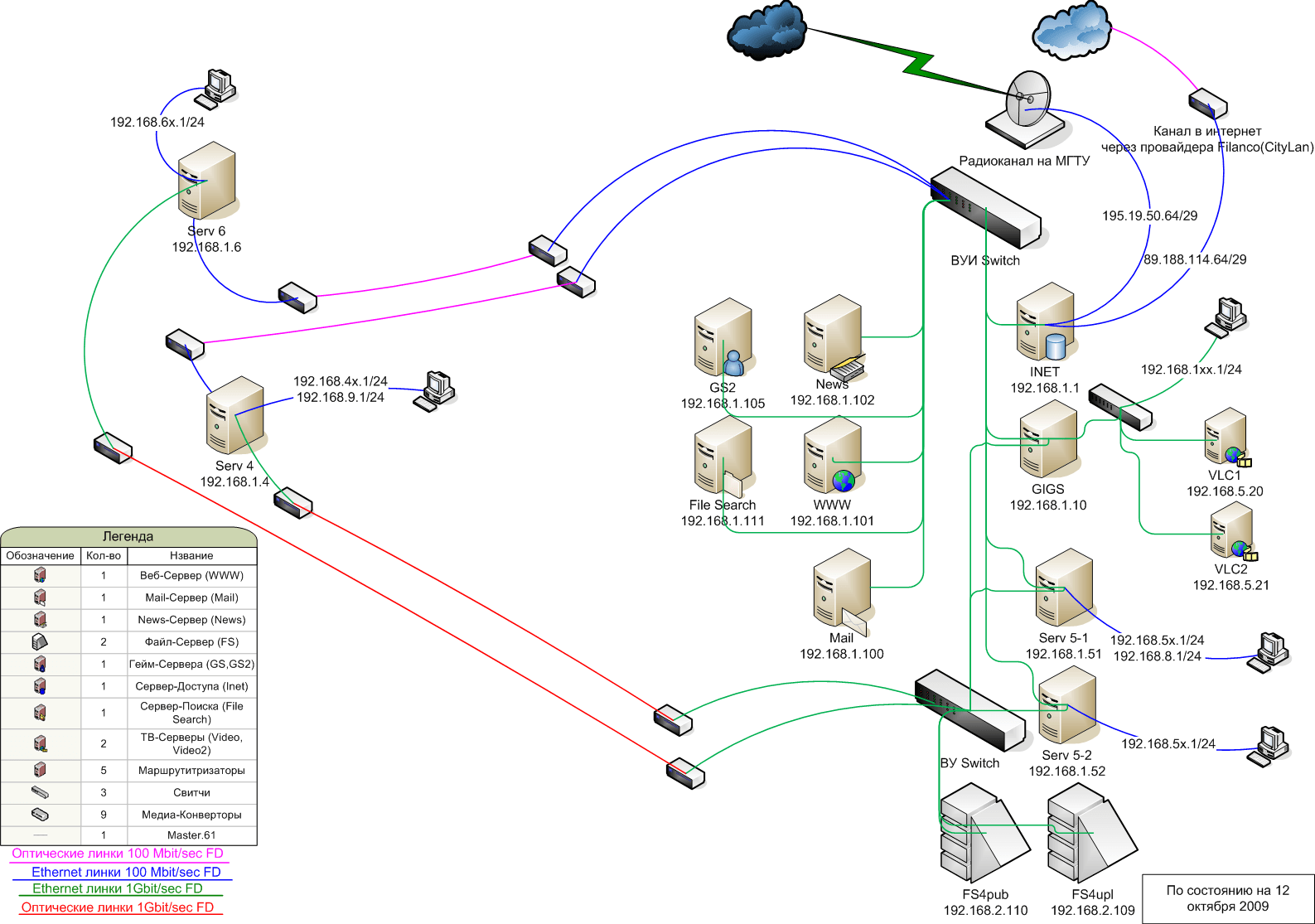

Вот карта сети моего провайдера:

Я нахожусь на одной из небольших компьютерных станций в правом нижнем углу изображения. С моего шлюза я могу пропинговать любой хост, но с компьютеров, подключенных к нему через WiFi, я могу пропинговать любой внутренний хост (то есть любые узлы на рисунке ниже или слева от верхнего коммутатора). Насколько я понимаю, шлюзом верхнего уровня моего провайдера является 192.168.1.1 (строго ниже верхнего коммутатора), который направляется на двух разных внешних провайдеров.

Это барьер, с которым я не могу бороться. Предполагая, что сети 195.19.50.64/29 и 89.188.114.64/29 имеют шлюзы 195.19.50.65 и 89.188.114.65 соответственно, я могу пропинговать их со своего шлюза, но не с любого узла, подключенного к нему.

В настоящее время мой шлюз

dvolosnykh@xakac:~$ uname -a
Linux xakac 2.6.38-9-generic #43-Ubuntu SMP Thu Apr 28 15:23:06 UTC 2011 x86_64 x86_64 x86_64 GNU/Linux

настроен следующим образом:

dvolosnykh@xakac:~$ sudo cat /etc/network/interfaces

auto lo
iface lo inet loopback

auto eth0
iface eth0 inet static
    address 192.168.55.151
    netmask 255.255.255.0
    gateway 192.168.55.1

auto wlan1
iface wlan1 inet static
    address 10.42.43.1
    netmask 255.255.255.0

dvolosnykh@xakac:~$ ifconfig

eth0      Link encap:Ethernet  HWaddr 00:90:f5:8c:4a:ac
          inet addr:192.168.55.151  Bcast:192.168.55.255  Mask:255.255.255.0
          inet6 addr: fe80::290:f5ff:fe8c:4aac/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:39179 errors:0 dropped:1062 overruns:0 frame:0
          TX packets:26225 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:14947312 (14.9 MB)  TX bytes:4679160 (4.6 MB)
          Interrupt:46 Base address:0x6000

lo        Link encap:Локальная петля (Loopback)
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:1483 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1483 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:264884 (264.8 KB)  TX bytes:264884 (264.8 KB)

mon.wlan1 Link encap:UNSPEC  HWaddr 00-1D-D9-29-00-6C-00-00-00-00-00-00-00-00-00-00
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:11017 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:709779 (709.7 KB)  TX bytes:0 (0.0 B)

wlan1     Link encap:Ethernet  HWaddr 00:1d:d9:29:00:6c
          inet addr:10.42.43.1  Bcast:10.42.43.255  Mask:255.255.255.0
          inet6 addr: fe80::21d:d9ff:fe29:6c/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:1746 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1846 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:273576 (273.5 KB)  TX bytes:1283725 (1.2 MB)

dvolosnykh@xakac:~$ iwconfig

lo        no wireless extensions.

eth0      no wireless extensions.

wlan1     IEEE 802.11bg  Mode:Master  Frequency:2.412 GHz  Tx-Power=20 dBm
          Retry  long limit:7   RTS thr:off   Fragment thr:off
          Power Management:off

mon.wlan1  IEEE 802.11bg  Mode:Monitor  Tx-Power=20 dBm
          Retry  long limit:7   RTS thr:off   Fragment thr:off
          Power Management:off

Ядро Linux настроено на пересылку пакетов между интерфейсами:

dvolosnykh@xakac:~$ sed 's/#.*//;s/^[ \t]*//;s/[ \t]*$//' /etc/sysctl.conf | grep -v '^$'

net.ipv4.ip_forward=1
net.ipv4.ip_dynaddr=1 # do I really need this one?

мой iptables конфигурация:

============================================
                 raw
--------------------------------------------
Chain PREROUTING (policy ACCEPT 2 packets, 120 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 1 packets, 52 bytes)
num   pkts bytes target     prot opt in     out     source               destination
============================================
                 mangle
--------------------------------------------
Chain PREROUTING (policy ACCEPT 2 packets, 120 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain INPUT (policy ACCEPT 2 packets, 120 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 1 packets, 52 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain POSTROUTING (policy ACCEPT 1 packets, 52 bytes)
num   pkts bytes target     prot opt in     out     source               destination
============================================
                 nat
--------------------------------------------
Chain PREROUTING (policy ACCEPT 1 packets, 68 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain INPUT (policy ACCEPT 1 packets, 68 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination
1        0     0 MASQUERADE  all  --  *      eth0    0.0.0.0/0            0.0.0.0/0
============================================
                 filter
--------------------------------------------
Chain INPUT (policy ACCEPT 2 packets, 120 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 1 packets, 52 bytes)
num   pkts bytes target     prot opt in     out     source               destination

dvolosnykh@xakac:~$ route -n

Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.55.0    0.0.0.0         255.255.255.0   U     0      0        0 eth0
10.42.43.0      0.0.0.0         255.255.255.0   U     0      0        0 wlan1
169.254.0.0     0.0.0.0         255.255.0.0     U     1000   0        0 eth0
0.0.0.0         192.168.55.1    0.0.0.0         UG    100    0        0 eth0

Кроме того, мой шлюз работает hostapd (чтобы вывести WiFi карту в качестве точки доступа):

dvolosnykh@xakac:~$ cat /etc/hostapd/hostapd.conf

interface=wlan1
driver=nl80211
ssid=xakac
hw_mode=g
channel=1
macaddr_acl=0
auth_algs=1
wpa=3
wpa_passphrase=1234567890
wpa_key_mgmt=WPA-PSK
wpa_pairwise=TKIP

dnsmasq (как DNS и DHCP сервер):

dvolosnykh@xakac:~$ sed 's/#.*//;s/^[ \t]*//;s/[ \t]*$//' /etc/dnsmasq.conf | grep -v '^$'

domain-needed
bogus-priv
interface=wlan1
dhcp-range=10.42.43.10,10.42.43.254,12h
log-dhcp
log-facility=/var/log/dnsmasq.log

squid (как прозрачный прокси):

dvolosnykh@xakac:~$ sed 's/#.*//;s/^[ \t]*//;s/[ \t]*$//' /etc/squid3/squid.conf | grep -v '^$'

acl manager proto cache_object
acl localhost src 127.0.0.1/32 ::1
acl to_localhost dst 127.0.0.0/8 0.0.0.0/32 ::1
acl wifinet src 10.42.43.0/24
acl virbr0net src 192.168.122.0/24
acl SSL_ports port 443
acl Safe_ports port 80
acl Safe_ports port 21
acl Safe_ports port 443
acl Safe_ports port 70
acl Safe_ports port 210
acl Safe_ports port 1025-65535
acl Safe_ports port 280
acl Safe_ports port 488
acl Safe_ports port 591
acl Safe_ports port 777
acl CONNECT method CONNECT
http_access allow manager localhost
http_access deny manager
http_access deny !Safe_ports
http_access deny CONNECT !SSL_ports
http_access allow wifinet
http_access allow virbr0net
http_access allow localhost
http_access deny all
http_port 3128 transparent
hierarchy_stoplist cgi-bin ?
coredump_dir /var/spool/squid3
refresh_pattern ^ftp:       1440    20% 10080
refresh_pattern ^gopher:    1440    0%  1440
refresh_pattern -i (/cgi-bin/|\?) 0 0%  0
refresh_pattern .       0   20% 4320

Примечание. Я могу просматривать веб-страницы, если клиенты жестко запрограммированы, установив для прокси-сервера значение 10.42.43.1:3128. Но если я настрою клиента на прямое подключение к Интернету (в этом случае squid пропускается при пересылке), тогда я могу видеть только веб-страницы моего провайдера.

Наблюдение с помощью tcpdump дает такие результаты:

1) ping 192.168.1.1 (то же самое с любым другим внутренним хостом моего провайдера):

12:40:56.902020 IP 10.42.43.199 > inet.icn.bmstu.ru: ICMP echo request, id 1767, seq 1, length 64
12:40:56.902669 IP inet.icn.bmstu.ru > 10.42.43.199: ICMP echo reply, id 1767, seq 1, length 64
12:40:57.903821 IP 10.42.43.199 > inet.icn.bmstu.ru: ICMP echo request, id 1767, seq 2, length 64
12:40:57.904360 IP inet.icn.bmstu.ru > 10.42.43.199: ICMP echo reply, id 1767, seq 2, length 64

2) ping 89.188.114.65 (то же самое с google.ru и т. д.):

12:39:59.516094 IP 10.42.43.199 > 89.188.114.65: ICMP echo request, id 1766, seq 1, length 64
12:40:00.524263 IP 10.42.43.199 > 89.188.114.65: ICMP echo request, id 1766, seq 2, length 64

РЕДАКТИРОВАТЬ:

dvolosnykh@xakac-acer:~$ traceroute6 89.188.114.65

traceroute: unknown host 89.188.114.65

dvolosnykh@xakac-acer:~$ nslookup 89.188.114.65

Server:     10.42.43.1
Address:    10.42.43.1#53

Non-authoritative answer:
65.114.188.89.in-addr.arpa  canonical name = he.hoster.ru.

Authoritative answers can be found from:
hoster.ru
    origin = ns10.hoster.ru
    mail addr = info.filanco.ru
    serial = 2011051902
    refresh = 16384
    retry = 2048
    expire = 1048576
    minimum = 2560

РЕДАКТИРОВАТЬ 2:

я сделал tracepath (результат эквивалентен mtrs one), они оба застряли на 192.168.55.1 (это ближайший шлюз, который мне предоставил провайдер для статической установки в eth0конфигурация):

dvolosnykh@xakac-acer:~$ tracepath 89.188.114.65
 1:  xakac-acer                                            0.224ms pmtu 1500
 1:  10.42.43.1                                            1.028ms
 1:  10.42.43.1                                            0.599ms
 2:  192.168.55.1                                          1.296ms
 3:  no reply

tcpdump выход тем временем tracepathING:

14:11:45.614219 IP 10.42.43.199.33956 > 89.188.114.65.44444: UDP, length 1472
14:11:45.614313 IP xakac.local > 10.42.43.199: ICMP time exceeded in-transit, length 556
14:11:45.615232 IP 10.42.43.199.54892 > xakac.local.domain: 53509+ PTR? 1.43.42.10.in-addr.arpa. (41)
14:11:45.615386 IP xakac.local.domain > 10.42.43.199.54892: 53509 NXDomain* 0/0/0 (41)
14:11:45.616155 IP 10.42.43.199.33956 > 89.188.114.65.44445: UDP, length 1472
14:11:45.616186 IP xakac.local > 10.42.43.199: ICMP time exceeded in-transit, length 556
14:11:45.616676 IP 10.42.43.199.49164 > xakac.local.domain: 48910+ PTR? 1.43.42.10.in-addr.arpa. (41)
14:11:45.616760 IP xakac.local.domain > 10.42.43.199.49164: 48910 NXDomain* 0/0/0 (41)
14:11:45.621798 IP 10.42.43.199.33956 > 89.188.114.65.44446: UDP, length 1472
14:11:45.622538 IP serv5-2.icn.bmstu.ru > 10.42.43.199: ICMP time exceeded in-transit, length 36
14:11:45.622999 IP 10.42.43.199.47676 > xakac.local.domain: 9789+ PTR? 1.55.168.192.in-addr.arpa. (43)
14:11:45.623084 IP xakac.local.domain > 10.42.43.199.47676: 9789 NXDomain* 0/0/0 (43)
14:11:45.623678 IP 10.42.43.199.33956 > 89.188.114.65.44447: UDP, length 1472
14:11:45.718934 IP6 fe80::21d:d9ff:fe29:6c.mdns > ff02::fb.mdns: 0 PTR (QM)? 65.114.188.89.in-addr.arpa. (44)
14:11:45.719012 IP xakac.local.mdns > 224.0.0.251.mdns: 0 PTR (QM)? 65.114.188.89.in-addr.arpa. (44)
14:11:46.625502 IP 10.42.43.199.33956 > 89.188.114.65.44448: UDP, length 1472
14:11:46.719943 IP6 fe80::21d:d9ff:fe29:6c.mdns > ff02::fb.mdns: 0 PTR (QM)? 65.114.188.89.in-addr.arpa. (44)
14:11:46.720079 IP xakac.local.mdns > 224.0.0.251.mdns: 0 PTR (QM)? 65.114.188.89.in-addr.arpa. (44)

РЕДАКТИРОВАТЬ 3:

Ну, мы почти все поймали! Вот вывод tcpdump на 192.168.55.151 время pinging 89.188.144.65 от подключенного клиента:

На WAN (eth0) интерфейсе:

dvolosnykh@xakac:~$ sudo tcpdump -ni eth0 'icmp[icmptype] == icmp-echo or icmp[icmptype] == icmp-echoreply'
[sudo] password for dvolosnykh:
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 65535 bytes
00:24:38.556189 IP 192.168.55.151 > 89.188.114.65: ICMP echo request, id 2174, seq 1, length 64
00:24:39.561864 IP 192.168.55.151 > 89.188.114.65: ICMP echo request, id 2174, seq 2, length 64
00:24:39.627318 IP 89.188.114.65 > 192.168.55.151: ICMP echo reply, id 2174, seq 2, length 64
00:24:40.571398 IP 192.168.55.151 > 89.188.114.65: ICMP echo request, id 2174, seq 3, length 64
00:24:41.570572 IP 192.168.55.151 > 89.188.114.65: ICMP echo request, id 2174, seq 4, length 64
00:24:41.591709 IP 89.188.114.65 > 192.168.55.151: ICMP echo reply, id 2174, seq 4, length 64
00:24:42.577135 IP 192.168.55.151 > 89.188.114.65: ICMP echo request, id 2174, seq 5, length 64
00:24:42.655270 IP 89.188.114.65 > 192.168.55.151: ICMP echo reply, id 2174, seq 5, length 64

В интерфейсе локальной сети (wlan1):

dvolosnykh@xakac:~$ sudo tcpdump -ni wlan1 'icmp[icmptype] == icmp-echo or icmp[icmptype] == icmp-echoreply'
[sudo] password for dvolosnykh:
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on wlan1, link-type EN10MB (Ethernet), capture size 65535 bytes
00:24:38.556105 IP 10.42.43.199 > 89.188.114.65: ICMP echo request, id 2174, seq 1, length 64
00:24:39.561820 IP 10.42.43.199 > 89.188.114.65: ICMP echo request, id 2174, seq 2, length 64
00:24:40.571342 IP 10.42.43.199 > 89.188.114.65: ICMP echo request, id 2174, seq 3, length 64
00:24:41.570546 IP 10.42.43.199 > 89.188.114.65: ICMP echo request, id 2174, seq 4, length 64
00:24:42.577085 IP 10.42.43.199 > 89.188.114.65: ICMP echo request, id 2174, seq 5, length 64

Таким образом, входящие ответы извне не обрабатываются NAT (маскируются) назад.
